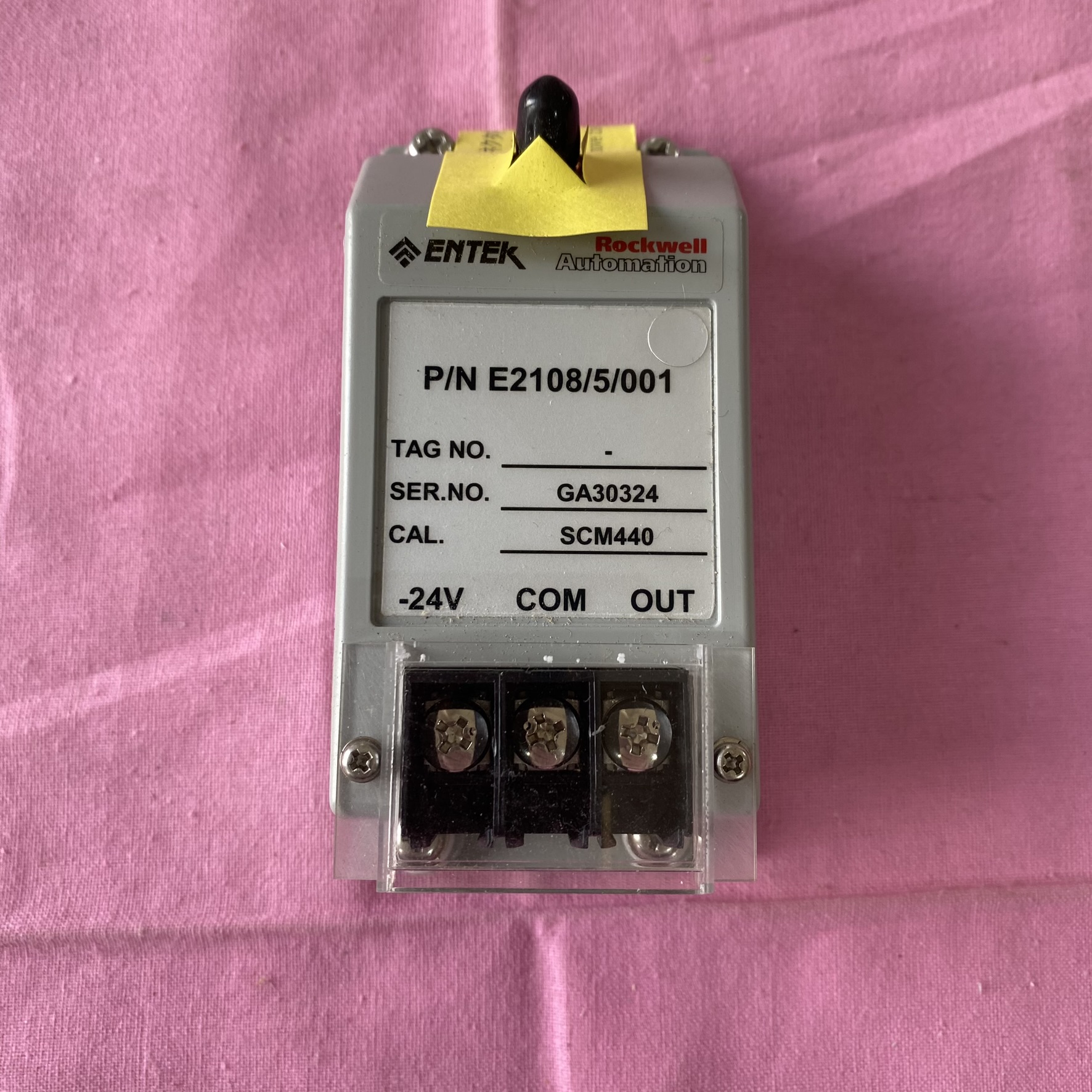

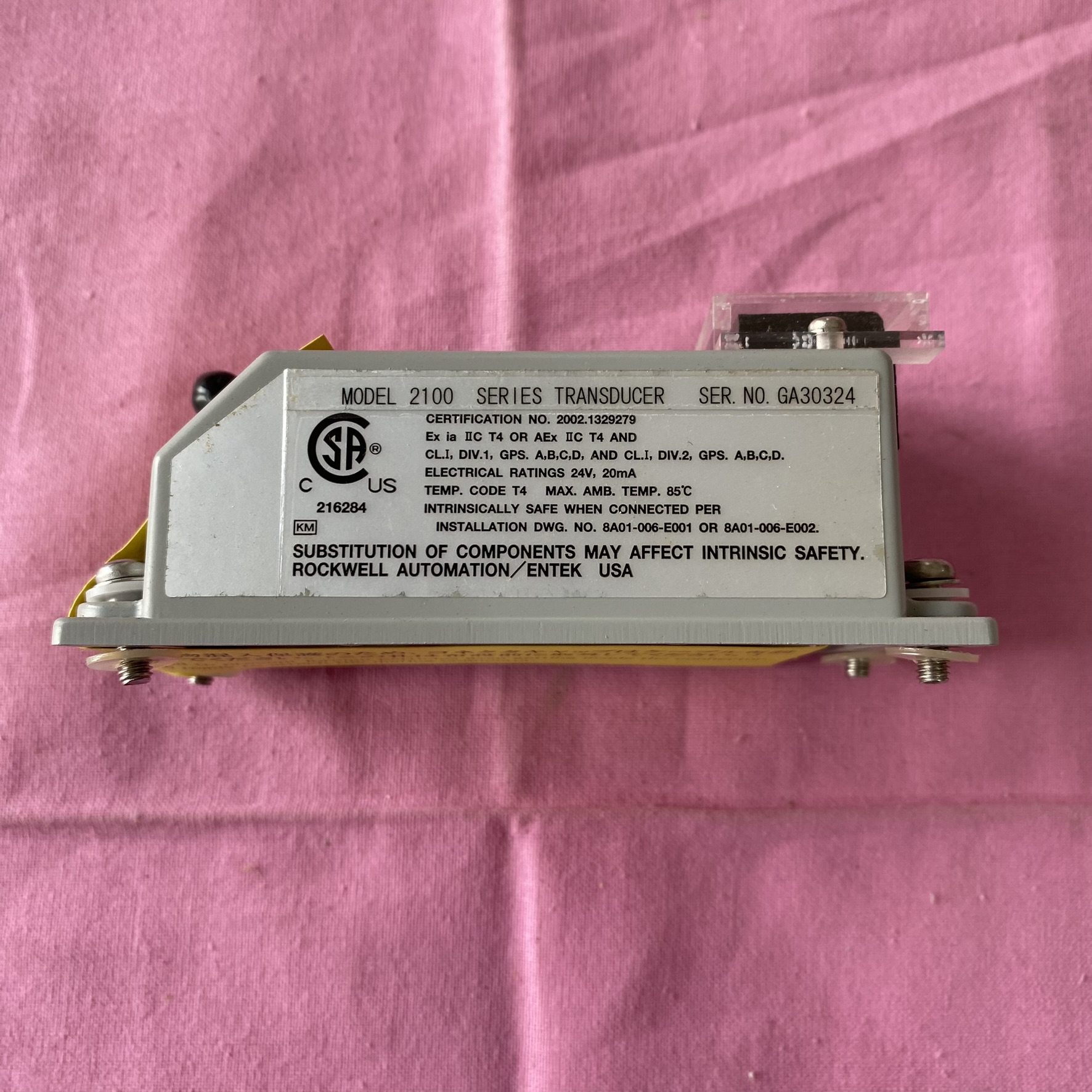

ENTEK 2100 SERIES TRANSDUCER E2108/5/001傳感器
發布時間: 2025-07-22 13:14
類型與用途：這是一款位移傳感器，采用集成工藝制作，輸出信號為模擬型，可用于測量物體的位移變化，在工業自動化等領域有一定的應用。
類型與用途：這是一款位移傳感器，采用集成工藝制作，輸出信號為模擬型，可用于測量物體的位移變化，在工業自動化等領域有一定的應用。
外觀尺寸：參考同系列類似型號 E2108/9/001，其尺寸大約為 15.5cmx7.5cmx5.5cm，不過具體尺寸可能因生產批次等因素有所差異。
防護等級：防護等級為 IP20，這意味著它只能防止大于 12mm 的固體物體侵入，不能防塵防水，適合安裝在干燥、灰塵少的環境中。
線性度與重復性：線性度和重復性均為 90% F.S.（滿量程），表示該傳感器在測量過程中，其輸出與輸入之間的線性關系以及重復測量時的一致性相對較好，但仍存在一定的誤差范圍。
測量范圍相關：2100 系列電渦流探頭系統提供 5-50 毫米（0.20-1.97 英寸）尖端直徑，E2108/5/001 可能采用 5mm 尖端直徑的探頭，具體測量范圍可能需要參考產品手冊或咨詢廠家
交變電磁場的產生
傳感器探頭內部包含一個高頻交變電流（通常為 1MHz-2MHz）激勵的線圈。當電流通過線圈時，會在探頭周圍產生交變電磁場。
電渦流的形成
當探頭靠近金屬被測物體（如旋轉軸、齒輪等導體）時，電磁場會穿透物體表面，在其內部感應出閉合的渦流電流（類似漩渦狀的電流）。渦流的大小與方向由電磁場的強度、頻率以及物體的導電性能決定。
電磁場的相互作用
渦流本身會產生一個反向電磁場，與探頭線圈的原始電磁場相互抵消，導致線圈的阻抗發生變化（阻抗變化量與探頭和被測物體的距離直接相關）。
阻抗變化的檢測
傳感器內部的電子電路（振蕩器、解調器等）會實時監測線圈阻抗的變化，并將其轉換為電壓信號（通常為 0-10V DC 或 4-20mA）。
位移與信號的線性對應
在一定測量范圍內（如 0-5mm 或 0-25mm，具體取決于探頭規格），電壓信號的變化與探頭和被測物體之間的距離變化呈線性關系：
非接觸式測量的優勢
由于測量過程中探頭與被測物體無機械接觸，避免了摩擦磨損，可適應高速旋轉（如電機軸）、高溫（部分型號耐受 200℃以上）等惡劣環境下的長期穩定測量。
測量范圍與線性度
被測物體的影響
環境適應性
以旋轉軸的徑向振動測量為例：
探頭固定在軸承座上，對準軸的外表面（非接觸，間距通常為 1-2mm）；
當軸發生徑向位移（如振動、偏心）時，探頭與軸的距離變化，導致輸出電壓信號實時波動；
信號經后續設備（數據采集器、PLC）處理后，可轉化為位移數值（如 ±0.1mm），用于監測軸的運行狀態
