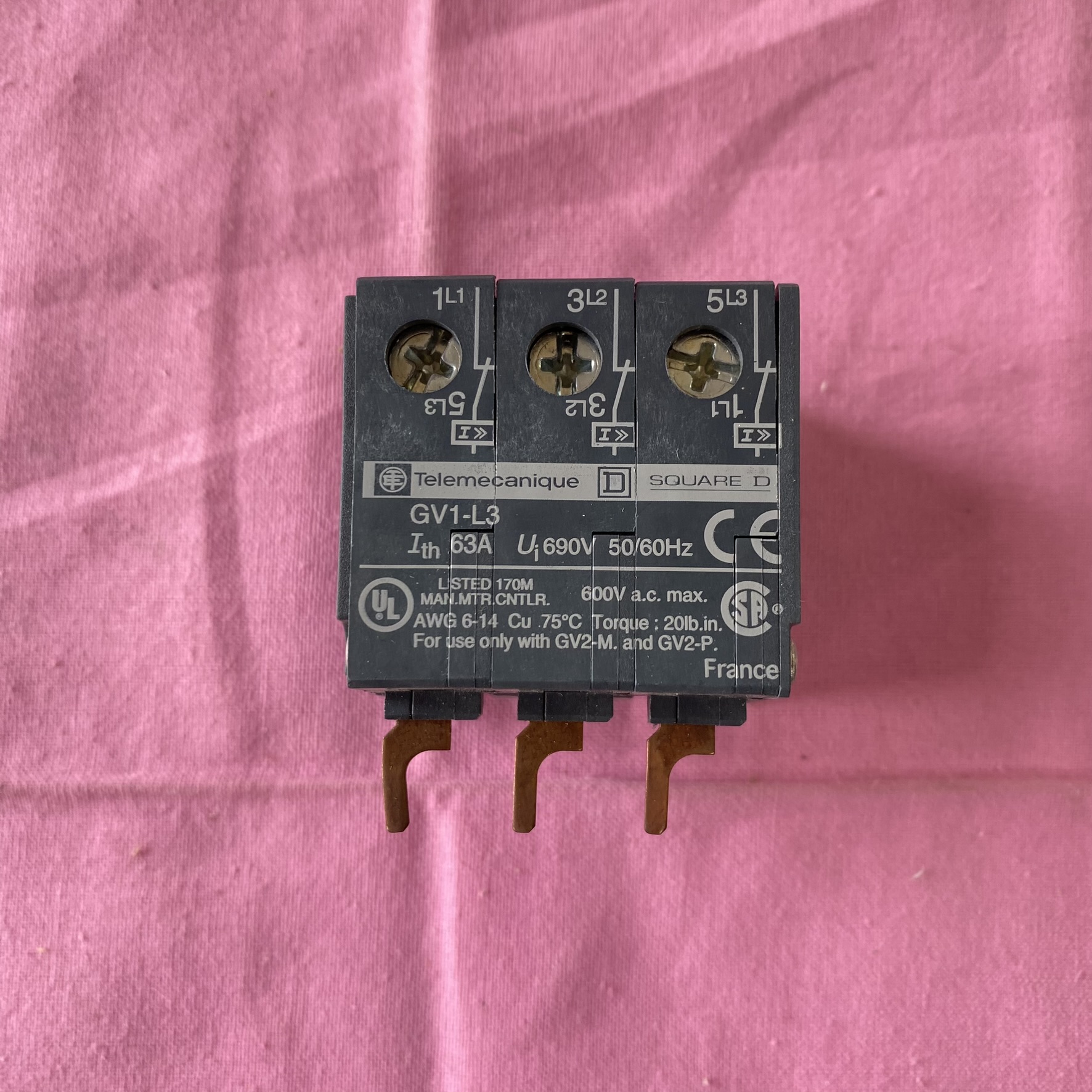

施耐德GV1L3電機保護斷路器附件
發布時間: 2025-07-22 13:07

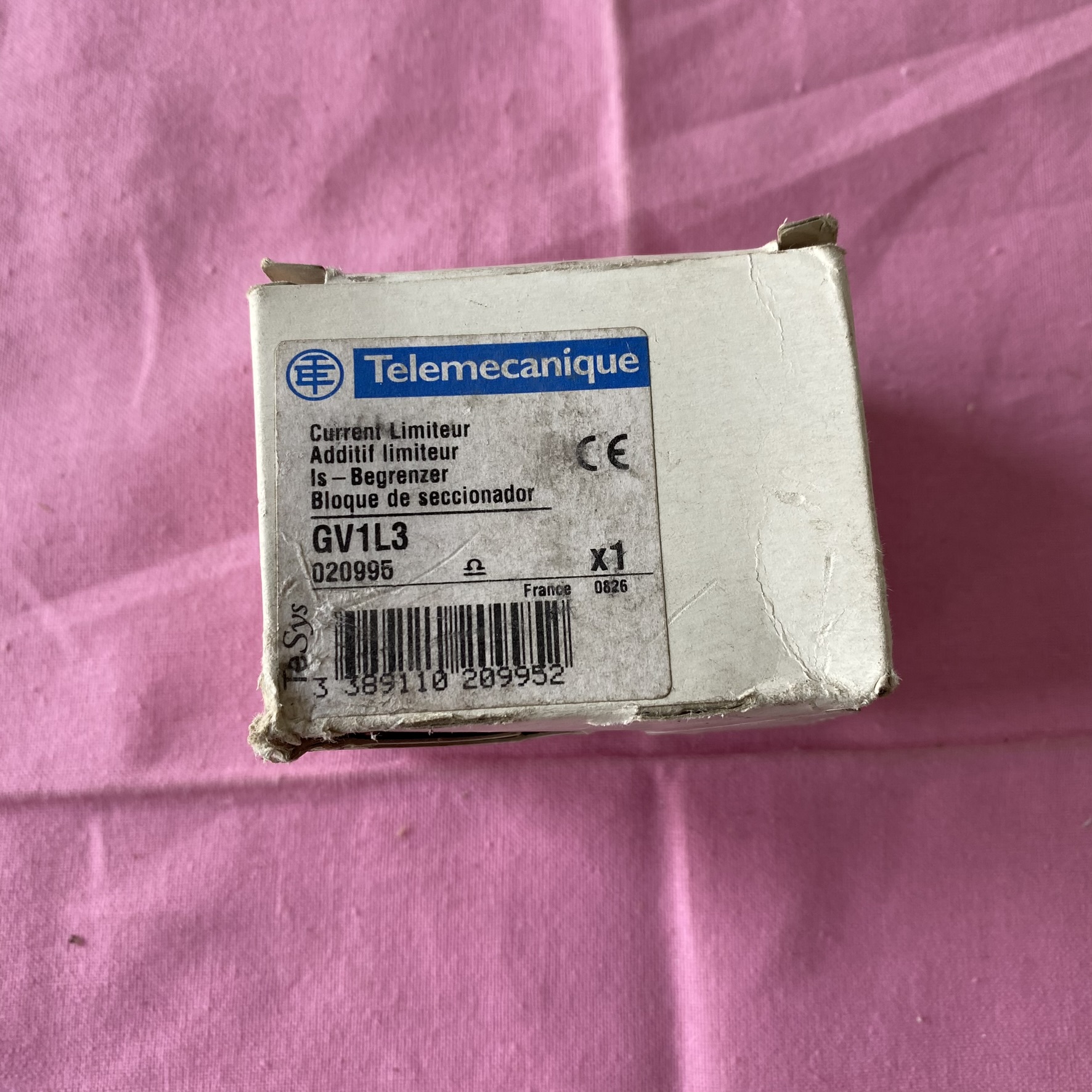

基本信息：它的產地為中國，包裝尺寸約為 10×10×10 厘米，額定電流為 10A。
功能作用：該附件可用于增加電機保護斷路器的短路分斷能力。例如，在使用熱磁式電動機斷路器 GV2ME32C 時，增加限流模塊 GV1L3 后，其短路分斷能力可達到 100kA。
基本信息：它的產地為中國，包裝尺寸約為 10×10×10 厘米，額定電流為 10A。
功能作用：該附件可用于增加電機保護斷路器的短路分斷能力。例如，在使用熱磁式電動機斷路器 GV2ME32C 時，增加限流模塊 GV1L3 后，其短路分斷能力可達到 100kA。
所屬系列：它屬于施耐德 TeSys 系列產品，該系列產品具有隔離、短路保護、過載保護、缺相保護和直接控制等功能，還具備環境溫度補償、欠壓脫扣、分勵脫扣、故障顯示、測試等輔助功能
安裝前準備：
確認型號匹配：GV1L3 是用于施耐德 TeSys GV2 系列電機保護斷路器的短路限流附件，適用于 GV2L、GV2LE、GV2P、GV2ME、GV2RT 等型號的斷路器，安裝前需確認斷路器型號與附件適配。
檢查附件完整性：檢查 GV1L3 附件外觀是否有損壞，零部件是否齊全。
安全措施：安裝前必須確保線路斷電，由專業資格的人員進行安裝操作。

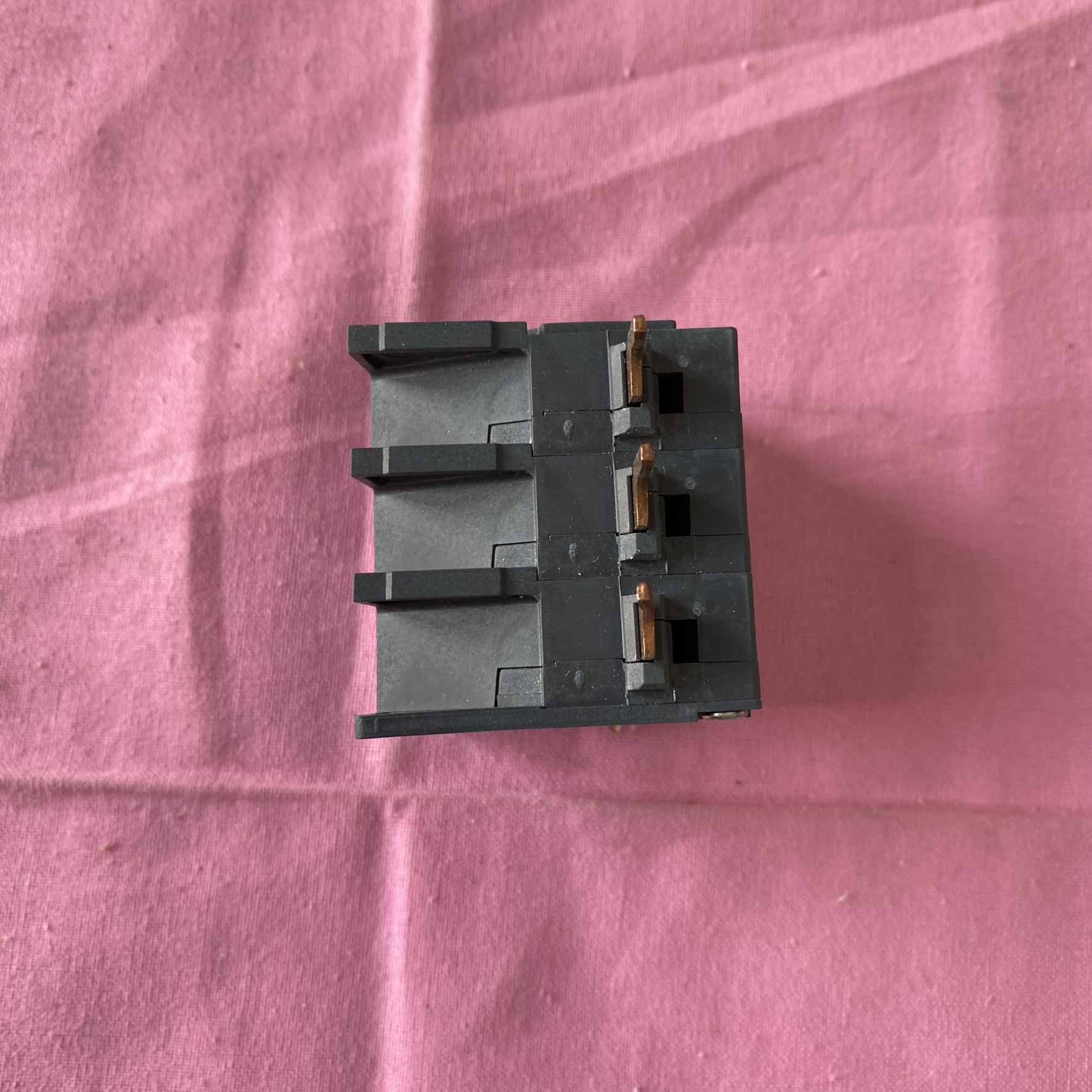

安裝步驟：GV1L3 需安裝在 GV2 系列電機保護斷路器的頂部。將附件對準斷路器頂部的安裝位置，確保安裝孔對齊，然后使用合適的工具將附件固定在斷路器上，確保固定牢固。
接線要求：GV1L3 通常有接線端子，用于連接相關電路。根據具體的電路連接需求，將導線連接到相應的端子上，確保接線牢固，導線不易松動，接線螺釘應擰緊。連接導線的規格需根據附件的要求選擇，一般來說，螺釘夾緊端子 1 可連接 1.5-25mm2 的剛性導線，螺釘夾緊端子 2 可連接 1.5-10mm2 的剛性導線，1 個螺釘夾緊端子可連接 1.5-25mm2 的柔性導線（無電纜護套）。
安裝后檢查：安裝完成后，檢查附件是否安裝牢固，接線是否正確。在通電前，還需再次確認線路連接無誤，然后可進行通電測試，檢查斷路器和附件是否正常工作
限制短路電流幅值：當電路中發生短路故障時，短路電流會瞬間急劇增大。GV1L3 附件在電路中相當于串接了一個電阻元件，可能是通過將斷路器的靜觸桿材料從原來的銅改為不銹鋼電阻材料，或另串接電阻的方式，使線路總阻抗增大。根據歐姆定律，在電壓不變的情況下，電阻增大，電流就會減小，從而使實際的短路電流下降，限制了短路電流的幅值。
提高功率因數利于滅弧：串接了限流電阻后，線路的電阻增大，短路時的功率因數可以提高很多。功率因數的提高有利于電弧的熄滅，因為在高功率因數下，電弧的能量更容易被消耗，從而使電弧更容易熄滅，進而快速切斷故障電流，保護電機和其他電氣設備不受短路電流的損害
拆卸斷路器蓋板：用螺絲刀擰下 GV2 斷路器正面的固定螺絲，取下塑料蓋板。
定位附件接口：在斷路器頂部找到標有 “GV1L3” 的卡槽（通常位于操作機構上方）。
插入附件：將 GV1L3 附件底部的導軌對準斷路器卡槽，水平推入直至卡緊（需聽到 “咔嗒” 聲）。
固定附件：使用 M4 螺絲（附件自帶）將附件與斷路器側面的螺孔擰緊（扭矩 2.5N?m）。
電源側接線：
負載側接線：
零線連接（若需）：
緊固要求：
檢查附件安裝是否牢固，無松動或傾斜。
確認所有接線端子無裸露銅絲，絕緣層無破損。
分合閘測試：
脫扣模擬：
空載通電：
帶載測試：
保護功能驗證（需專業設備）：
